设备模版¶
设备模板简介¶
在星观网络物联网平台中，设备模板是实现高效设备集成和管理的关键工具。它不仅简化了设备的配置过程，还使得开发者和操作员能够快速部署和运行新设备。 以下是设备模板的主要功能和添加方式的详细介绍，以及如何与设备厂商合作，共同丰富平台的产品库。
当然，这是一个非常专业且切中要害的问题。在物联网Modbus平台中，使用设备模板是架构设计的核心最佳实践之一，它能带来巨大的好处。
-
- 大幅提升设备接入效率（批量配置与快速上线）
场景对比：假设你有100个同型号的温湿度传感器需要接入平台。如果没有模板，你需要为每一个设备手动重复以下操作：定义寄存器地址、数据类型（如INT16、UINT32）、数据缩放比例、功能码（03/04读，06/16写）等。这是极其繁琐且容易出错的。
使用模板：你只需要创建一次设备模板。当新增这100个设备时，只需在创建设备实例时选择这个模板。平台会自动为这些设备应用所有预定义的配置。新设备接入时间从“分钟/小时”级别缩短到“秒”级别。
-
- 保证数据规范性与一致性
统一数据模型：对于同一型号的设备，通过模板确保所有设备上报的数据点（如temperature, humidity）具有相同的标识符、单位、数据类型和精度。
避免歧义：防止因人工配置失误导致A设备温度叫temp，B设备叫temperature，或者单位有的是摄氏度有的是华氏度。这种一致性是上层应用（如数据分析、告警、可视化）能够正常工作的基石。
-
- 简化运维与管理
集中化管理：当需要对同一型号的所有设备进行配置变更时（例如，发现一个寄存器的缩放系数需要调整），你只需要修改一次模板，所有关联该模板的设备会自动继承这个变更。这实现了“一次修改，全局生效”。
降低技能要求：现场工程师或运维人员不需要深入理解Modbus协议细节。他们只需要知道设备对应哪个模板，即可完成设备的添加和基本管理。
设备模板管理项¶
| 表单名 | 类型 | 描述 |
|---|---|---|
| 从设备节点名称 | 选择数据 | ●数据属性 ●配置属性 |
| 数据排序 | 选择数据 | ●A B ●B A ●A B C D ●C D B A ●D C B A ●B A D C |
| 数据类型 | 选择数据 | ●数据属性 ●配置属性 ●数值类型 ●状态类型 ●开关类型 ●GPS类型 ●显示型 ●点动型 |
| 从设备地址 | 选择数据 | 地址号为 modbus 从机设备的地址，它的范围为 1~255，这里我们填写的数据都是 10 进制显示数据，如某款 modbus 从机设备的地址为 0x11,则这里地址为填写 17 就行， 把16进制11转换为10进制17（在线16进制转10进制：https://jisuan5.com/hexadecimal-to-decimal/） |
| 寄存器/偏移量 | 选择数据 | 寄存器为 modbus 从机的寄存器偏移地址，日常我们浏览设备说明书时，一般会有 2 种形式： 寄存器地址 如 湿度寄存器地址为 0000H，湿度传感器属性寄存器地址为 1 PLC 或者组态地址 如果是PLC地址，则需要转换一下，一般则为去掉最高位，在减去 1 则可，如 40001， 去掉最高位变为 00001，减去 1，则为 0, 40001 -> 0，40002 -> 1 ，这里大家一定不能混淆 。 |
| 存储策略 | 选择数据 | ●变化储存 (数值发生变动时进行储存） ●实时储存（数据立即储存，以保留数据的实时性） ●30S ●1min ●5min ●30min ●1h ●1day |
| 功能码 | 选择数据 | ●01/05 --- 对开关量（bit位）进行读写，写入默认使用05功能码 ●02 --- 对开关量（bit位）进行读，是只读的，不允许写入 ●03/06 --- 对整形/浮点型数据进行读写，写入默认使用06功能码 ●04 --- 对整形/浮点型数据进行读，只读不写 |
| 数据精度 | 选择数据 | 数据精度为数据的有效位数，比如传递的数 10.234，如果数据精度选择 2，则小数点第 三位会被四舍五入变为 10.23，其他类似。 |
| 数据格式 | 选择数据 | ●16位有符号数：占用1个偏置，2个字节，表示正负整数，数据范围-3276832767。 ●16位无符号数：占用1个偏置，2个字节，表示正整数，数据范围065535。 ●32位有符号数：占用2个偏置，4个字节，表示正负整数，数据范围- 2147483648~ 2147483647。 ●32位无符号数：占用2个偏置，4个字节，表示正整数，数据范文0~ 4294967295。 ●32位浮点型数：占用2个偏置，4个字节，可表示正数、负数、正数、小数。 数据顺序 |
| 读写权限 | 选择数据 | ●只读 ●读写 |
| 单位 | 选择数据 | 数据单位 |
| 数据描述 | 选择数据 | 描述数据的备注 |
| 是否开启图表 | 选择数据 | 设备管理里面是否打开图表显示数据趋势 |
| 是否开启预测 | 选择数据 | 是否使用神经网络算法对数据趋势进行预测 |
| 聚合函数 | 选择数据 | 设备管理数据趋势的聚合算法 |
| 扰动变量 | 选择数据 | 使用神经网络算法结合干扰变量一起对结果进行预测 |
设备模板的核心功能
1. 预配置从机地址和寄存器地址¶
设备模板允许用户预设Modbus从机地址和寄存器地址，这大大减少了手动配置的复杂性和时间消耗，使得设备接入过程更加简单快捷。
2. 批量读取预配置¶
通过设备模板的批量读取功能，用户可以高效地获取所需数据，同时有效节省网络带宽，提高整体的数据处理效率。
3. 快捷设备添加¶
用户可以通过选择适当的设备模板，轻松添加新设备。这一过程简化了设备配置，缩短了部署时间。 例如，若要添加建大仁科的壁挂王字壳485型温湿度传感器，用户只需在添加设备时选择相应的厂家和型号，系统便会自动完成温度和湿度寄存器的添加及其批量读设置。
4. 模板共享和更新¶
Modbus物联网平台支持设备模板的共享和更新。用户可以分享自己创建的模板，也可以使用其他用户分享的模板。当设备参数或协议有更新时，只需更新相应的设备模板，所有使用该模板的设备都会自动应用更新。
设备模板的添加方式

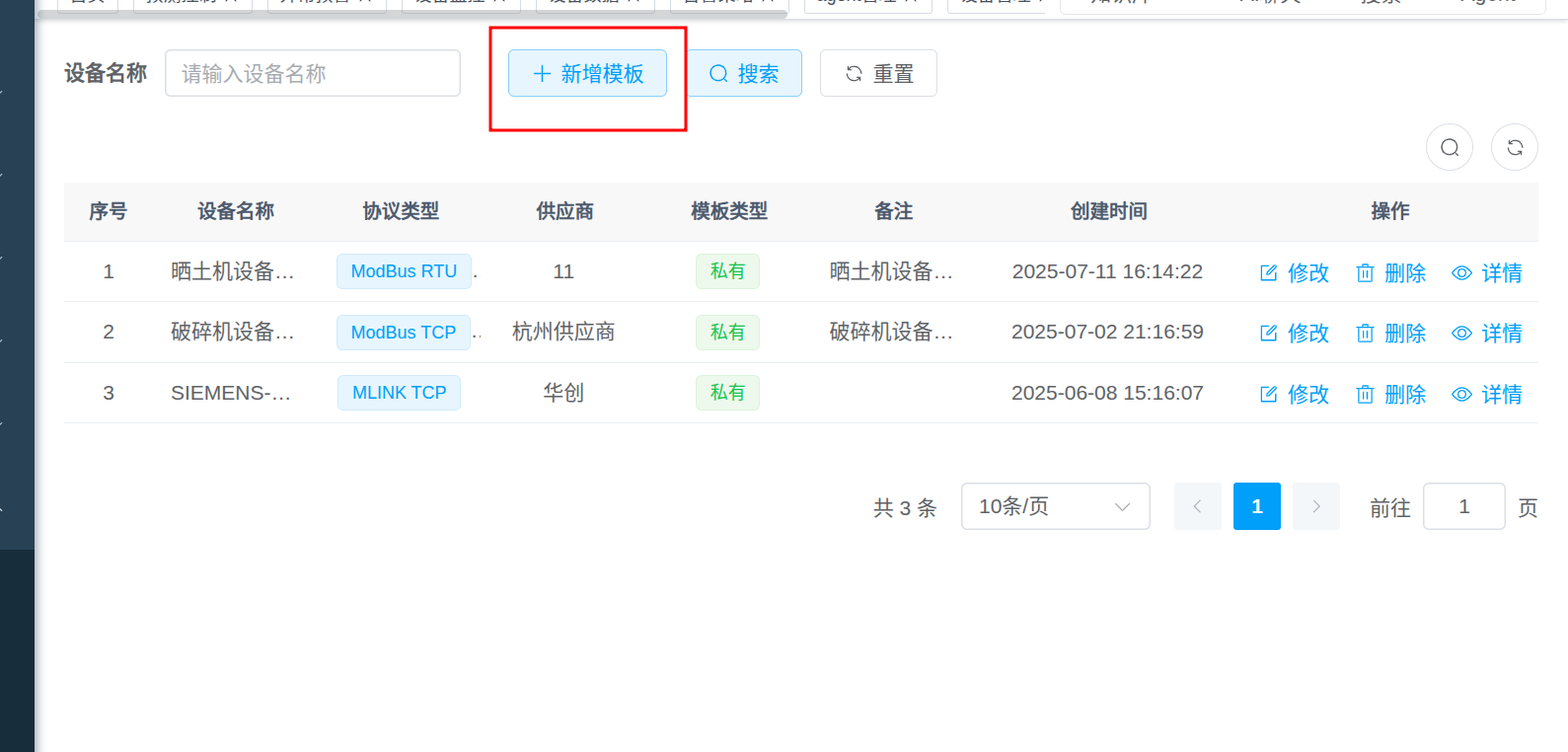

添加方式①：¶
已有设备的模板添加 对于已经添加的设备，用户可以通过设备管理界面进入设备配置，选择已有的设备，然后通过“模版添加”功能，配置从机地址并自动添加寄存器表。

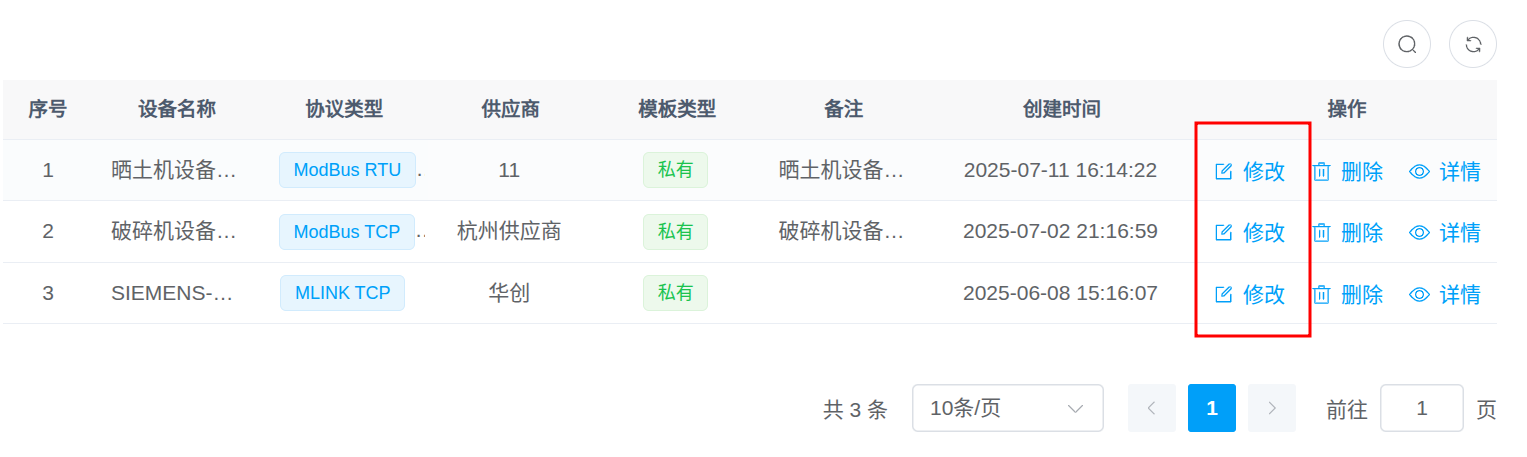

修改设备模板¶
点击修改按钮，修改设备模板

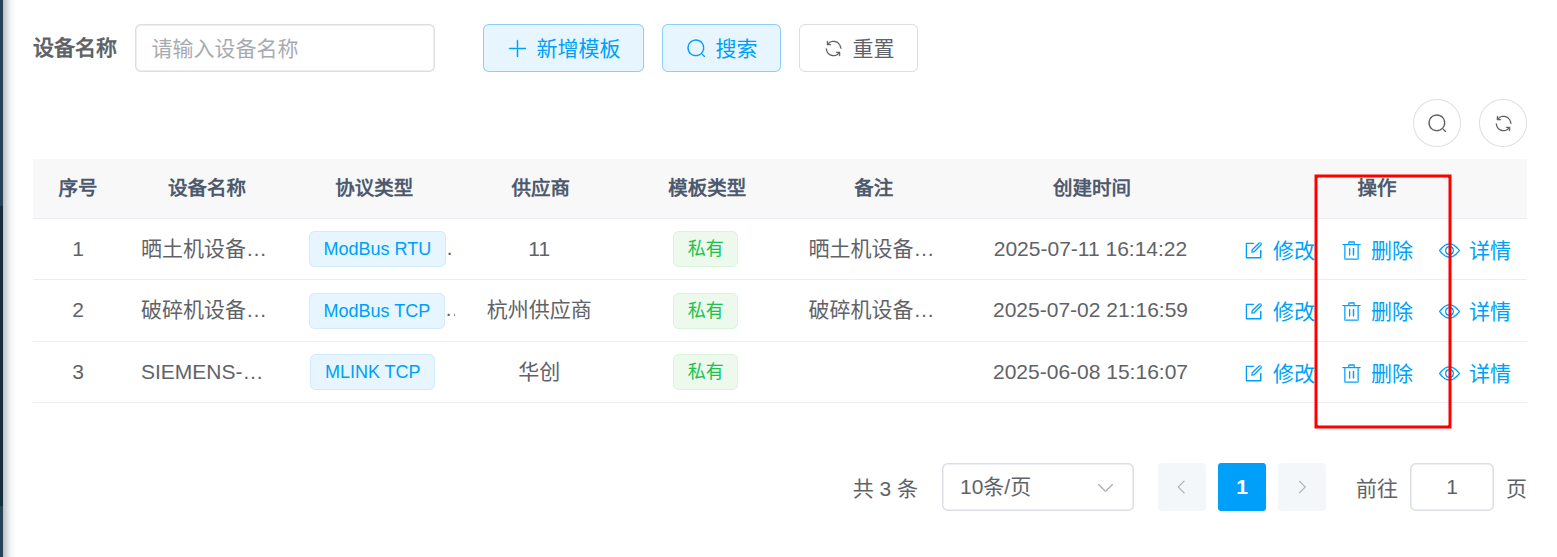

删除设备模板¶
点击删除按钮，删除设备模板
